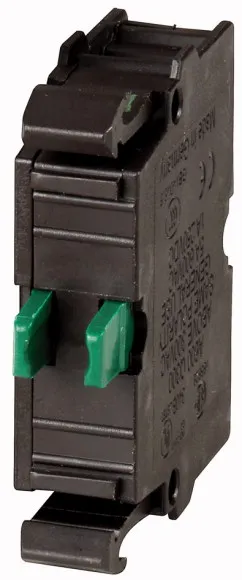

M22-K10 – Блок вспомогательных контактов с одним нормально разомкнутым контактом (1 NO)
Описание
Контактный элемент Eaton Moeller® серии M22, код каталога 216376, является ключевым компонентом для использования в промышленных и коммерческих электрических цепях. Он предназначен для работы с номинальным током до 5 А при напряжении 600 В переменного тока и 1 А при 250 В постоянного тока, обеспечивая надежное и безопасное переключение электрических цепей. Устройство идеально подходит для интеграции в панели управления и системы автоматизации, имеет компактную и прочную конструкцию с весом всего 0,01 кг. Количество полюсов не указано, но элемент совместим с аксессуарами серии M22, что обеспечивает гибкость монтажа и эксплуатации.
Данный контактный элемент рассчитан на длительный электрический и механический ресурс, выдерживая до 1 600 000 операций коммутации в определенных условиях. Он подходит для широкого спектра применений, включая резистивные и индуктивные нагрузки, обеспечивая защиту от короткого замыкания с помощью плавких предохранителей и вспомогательных контактов. Продукт способен работать в различных климатических условиях, включая циклическую и постоянную влажность, согласно стандартам IEC 60068-2-30 и IEC 60068-2-78. Температурный диапазон эксплуатации составляет от -25 °C до +70 °C, что гарантирует стабильную работу в различных условиях.
Ключевые характеристики:
- Название продукта: Eaton Moeller® серия M22 контактный элемент
- Код каталога: 216376
- Номинальный рабочий ток (Ie): 1 А - 250 В пост. тока, 5 А – 600 В перем. тока
- Электрический ресурс: до 1.600.000 операций
- Вместимость клеммы (многожильный провод): 0,5 - 2,5 мм²
- Крутящий момент затяжки: 0,8 Нм
- Класс защиты от короткого замыкания: макс. 10 А gG/gL, плавкий предохранитель, вспомогательные контакты
- Температура эксплуатации: от -25 °C до +70 °C
- Частота работы: 3600 операций в час
- Ударная прочность: 30 g согласно IEC/EN 60068-2-27
- Номинальный рабочий ток (Ie) при AC-15, 115 В: 6 А
- Номинальный рабочий ток (Ie) при DC-13, 24 В: 3 А
- Номинальное изоляционное напряжение (Ui): 500 В
- Вместимость клеммы (твердый провод): 0,75 - 2,5 мм²
- Надежность управляющей цепи: 1 отказ на 10.000.000 операций переключения (24 В пост. тока/5 мА)
Данный контактный элемент рассчитан на длительный электрический и механический ресурс, выдерживая до 1 600 000 операций коммутации в определенных условиях. Он подходит для широкого спектра применений, включая резистивные и индуктивные нагрузки, обеспечивая защиту от короткого замыкания с помощью плавких предохранителей и вспомогательных контактов. Продукт способен работать в различных климатических условиях, включая циклическую и постоянную влажность, согласно стандартам IEC 60068-2-30 и IEC 60068-2-78. Температурный диапазон эксплуатации составляет от -25 °C до +70 °C, что гарантирует стабильную работу в различных условиях.
Ключевые характеристики:
- Название продукта: Eaton Moeller® серия M22 контактный элемент
- Код каталога: 216376
- Номинальный рабочий ток (Ie): 1 А - 250 В пост. тока, 5 А – 600 В перем. тока
- Электрический ресурс: до 1.600.000 операций
- Вместимость клеммы (многожильный провод): 0,5 - 2,5 мм²
- Крутящий момент затяжки: 0,8 Нм
- Класс защиты от короткого замыкания: макс. 10 А gG/gL, плавкий предохранитель, вспомогательные контакты
- Температура эксплуатации: от -25 °C до +70 °C
- Частота работы: 3600 операций в час
- Ударная прочность: 30 g согласно IEC/EN 60068-2-27
- Номинальный рабочий ток (Ie) при AC-15, 115 В: 6 А
- Номинальный рабочий ток (Ie) при DC-13, 24 В: 3 А
- Номинальное изоляционное напряжение (Ui): 500 В
- Вместимость клеммы (твердый провод): 0,75 - 2,5 мм²
- Надежность управляющей цепи: 1 отказ на 10.000.000 операций переключения (24 В пост. тока/5 мА)
