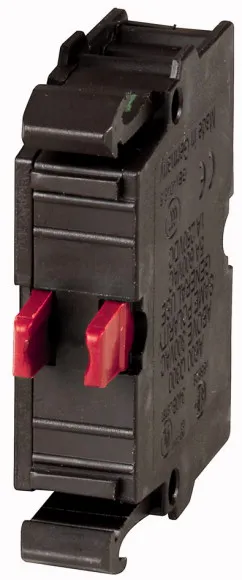

M22-K01 – Блок вспомогательных контактов с одним нормально замкнутым контактом (1 NC)
Описание
Контактный элемент Eaton Moeller® серии M22, модель M22-K01, предназначен для использования в управляющих цепях и системах автоматизации. Данное устройство обеспечивает надежное переключение при номинальных напряжениях до 500 В и токах до 6 А, что делает его подходящим для интеграции в распределительные щиты и промышленные панели управления. Вес изделия составляет 0,01 кг, а клеммные колодки рассчитаны на проводники сечением от 0,5 до 2,5 мм² для многожильных и жестких проводов.
Элемент контактный применим для переключения индуктивных и резистивных нагрузок в различных промышленных условиях эксплуатации. Электрический ресурс достигает 1 600 000 операций, а надежность управляющей цепи подтверждена статистически — одна отказ на 5 000 000 до 10 000 000 операций, в зависимости от тестовых условий. Диапазон рабочих температур от -25 °C до +70 °C, устройство соответствует климатическим требованиям IEC 60068-2-30 и IEC 60068-2-78 по влажностным испытаниям.
Ключевые характеристики:
- Название продукта: Eaton Moeller® серия M22 контактный элемент
- Надежность управляющей цепи: 1 отказ на 5.000.000 операций (5 В пост. тока/1 мА)
- Электрический ресурс: до 1.600.000 операций (230 В, 0,5 А)
- Вместимость клеммы (многожильный провод): 0,5 - 2,5 мм²
- Защита от короткого замыкания: PKZM0-10/FAZ-B6/1, без предохранителей
- Номинальный рабочий ток (Ie) при AC-15, 230 В: 6 А
- Максимальная рабочая температура: 70 °C
- Ударопрочность: 30 g, согласно IEC/EN 60068-2-27
- Номинальный рабочий ток (Ie) при DC-13, 24 В: 3 А
- Номинальное изоляционное напряжение (Ui): 500 В
- Крутящий момент затяжки: 0,8 Нм
- Частота работы: 3600 операций/ч
- Время переключения: около 20 мс (с ручным управлением)
- Вместимость клеммы (гибкий провод с гильзой): 0,5 - 1,5 мм²
- EAN: 4015082163785
Элемент контактный применим для переключения индуктивных и резистивных нагрузок в различных промышленных условиях эксплуатации. Электрический ресурс достигает 1 600 000 операций, а надежность управляющей цепи подтверждена статистически — одна отказ на 5 000 000 до 10 000 000 операций, в зависимости от тестовых условий. Диапазон рабочих температур от -25 °C до +70 °C, устройство соответствует климатическим требованиям IEC 60068-2-30 и IEC 60068-2-78 по влажностным испытаниям.
Ключевые характеристики:
- Название продукта: Eaton Moeller® серия M22 контактный элемент
- Надежность управляющей цепи: 1 отказ на 5.000.000 операций (5 В пост. тока/1 мА)
- Электрический ресурс: до 1.600.000 операций (230 В, 0,5 А)
- Вместимость клеммы (многожильный провод): 0,5 - 2,5 мм²
- Защита от короткого замыкания: PKZM0-10/FAZ-B6/1, без предохранителей
- Номинальный рабочий ток (Ie) при AC-15, 230 В: 6 А
- Максимальная рабочая температура: 70 °C
- Ударопрочность: 30 g, согласно IEC/EN 60068-2-27
- Номинальный рабочий ток (Ie) при DC-13, 24 В: 3 А
- Номинальное изоляционное напряжение (Ui): 500 В
- Крутящий момент затяжки: 0,8 Нм
- Частота работы: 3600 операций/ч
- Время переключения: около 20 мс (с ручным управлением)
- Вместимость клеммы (гибкий провод с гильзой): 0,5 - 1,5 мм²
- EAN: 4015082163785
